鬆下香蕉视频直播NPM-D3A是鬆下NPM係列中的一款高速模塊化香蕉视频直播，以其高速度、高精度和高靈活性在電子製造領域享有盛譽。它通常與NPM-TT係列（泛用機）或NPM-W係列（寬體型）搭配，組成完整的SMT生產線。其中NPM-D3A 使用的高度傳感器是一種非接觸式的激光測量傳感器。它的主要作用是在貼裝元件之前，精確測量元件的引腳共麵性和本體高度。

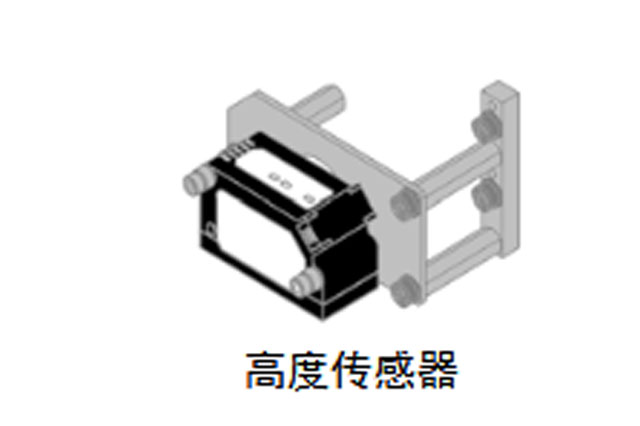

一、核心組件：高度傳感器
（一）位置：通常安裝在香蕉视频直播的基板傳送軌道上方或貼裝頭附近。
（二）工作原理：多數采用激光三角測量法。傳感器向基板表麵發射一束激光，通過接收反射光的位置來計算與基板表麵的距離。通過掃描基板上的多個點（通常是幾個角點和中心點），就可以構建出整個基板的平整度模型，即“高度地圖”。

二、工作流程詳解
（一）測量階段：
1、在基板定位完成後、貼裝開始前，機器會驅動高度傳感器掃描預設的測量點。
2、係統記錄下每個測量點的高度值（Z坐標）。

（二）數據分析與判斷：
1、係統根據所有測量點計算出基板的平麵度（最高點與最低點的差值）以及整體的傾斜角度。
2、與容許值比較：將計算出的平麵度與程序中設定的“容許值”或“公差範圍”進行比較。
（1）情況一：在容許值內 -> 流程繼續，進入補正階段。
（2）情況二：超過容許值 -> 觸發警告或錯誤，貼裝流程暫停。操作員需要檢查基板是否存在嚴重變形、支撐PIN設置是否正確、或程序設定是否有誤。這有效地防止了因間隙過大導致的“立碑”、“虛焊”或元件破裂等品質問題。

三、補正執行階段（基板彎曲補正）：
（一）當基板彎曲在允許範圍內時，係統會啟動補正功能。
（二）工作原理：對於每一個要貼裝的元件位置（X, Y坐標），係統會根據之前測量的“高度地圖”，實時插值計算出該位置的理論高度（Z坐標）。
（三）在貼裝頭移動到該位置進行貼裝時，Z軸伺服電機會根據這個計算出的高度，自動微調吸嘴的下落深度，確保：
1、對於“凹陷”區域，吸嘴會多下降一點，確保元件引腳與焊錫膏充分接觸。
2、對於“凸起”區域，吸嘴會少下降一點，避免過度下壓而損壞元件或基板。

四、功能帶來的核心優勢
（一）提升品質：顯著減少因基板不平導致的空焊、虛焊、立碑（墓碑效應）等缺陷。
（二）保護元件和設備：避免吸嘴過度下壓撞擊到凸起的基板，保護了精密的封裝元件（如QFN、BGA）和貼裝頭本身。
（三）增強生產適應性：能夠應對不同供應商、不同批次的PCB板存在的微小翹曲，提高了生產線的穩定性和靈活性。
（四）實現穩定生產：即使是使用薄型PCB或大型PCB，也能保證穩定的貼裝質量。
